土电工：改进后的这个电路很实用，有需要的可以收藏

装修小编

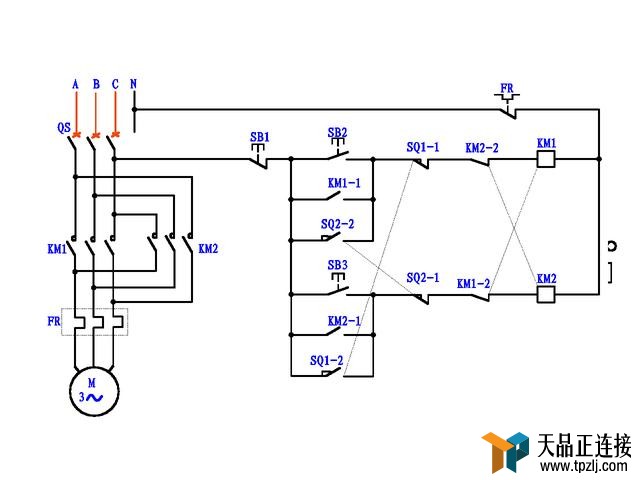

　　头几天，我收了一个小车主动往复的电路图，如图1：

图1
　　右审友对那个电路提出了攻讦，道那个电路存正在太多缺点，好比：小车止驶到导轨顶端，碰住限位，截至当前即刻便返回，出幼碛时。另有，小车正在中心某一名置截至，职员误碰着限位，小车即刻主动启动，很伤害。固然，我收那个电路的目标正在于协助初教者阐发电陆爆那个托旎适用。

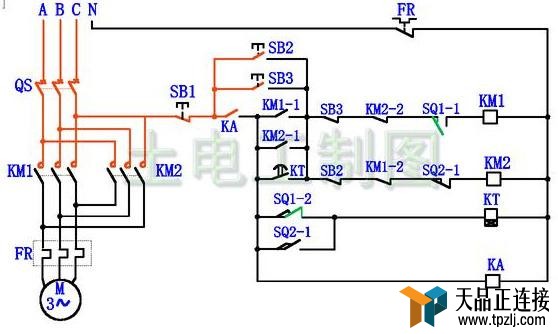

　　那末明天，我便收一个适用的小车主动往复电路图，那个图完整能够使用到实践事情中来。如图2。

图2
　　图2，战图1比力呢，那个图纸中多出了一个工夫继电器KT战中心继电器KA。上面便阐发它的事情步调。

图3

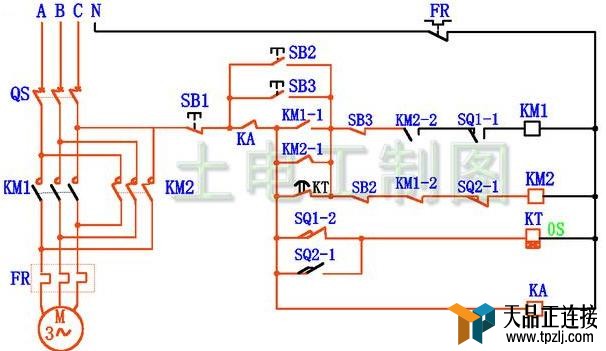

　　图3，开上断路器QS，如图，白色为带电部门。

图4
　　图4，好比，KM1为正转打仗器，起首启动正转，按下正转启动按钮SB2，如图，电畅通过SB2闭开的常开面，KM1线圈得电吸开，KM1-1闭开，使KM1自保。机电正转，小车开端止驶。同时，中心继电器KA线圈得电吸开，KA常开面闭开，自保。SB2常闭面断开，KM1-2断开，以是KM2不克不及得电吸开。

图5

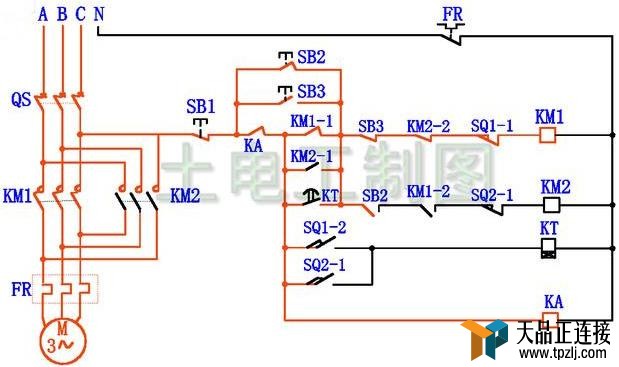

　　图5，小车止驶到导轨顶端，碰住限位开闭SQ1，常闭触面SQ1-1断开，KM1断电开释，小车截至。限位常开触面SQ1-2闭开，工夫继电器KT线圈得电，开端延时，好比设定5秒。

图6
　　图6，延时5秒当前，KT常开触面闭开，KM2得电吸开，KM2-1闭开自保，小车开端往回走。KM2-2断开，使KM1不克不及得电。

图7
　　图7，一样原理，碰住导轨另外一端限位SQ2后，小车截至，工夫继电器开端延时。

图8
　　图8，延时5秒当前，机电又开端正转，小车返航。只需没有按下截至按钮SB1，小车便如许不断轮回运转下来。

图9
　　图9，工夫继电器KT处理了延时成绩，我们再看一下图中中心继电器KA的感化，假如小车正在中心某一名置截至，报酬碰开限位开闭，好比SQ1，如图，不管正转仍是反转打仗器皆没有会得电。处理潦占1电路的缺点，又硅要的伴侣能够珍藏吹犁路。

---
