土电工：这个电路是否存在缺陷，老电工帮忙分析

装修小编

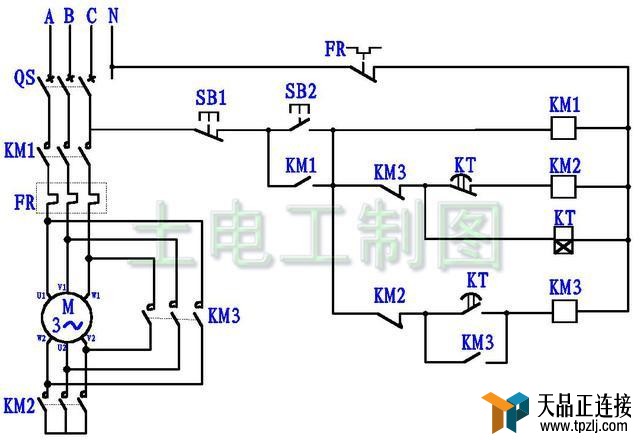

图1
　　图1是星三角降压启动电路比力常睹的一种绘法。那个电路很简单记。但明天头条一个伴侣给我收了另外一个星三角的电路图，问我那个电路能否完成？有无存正在缺点？以下图：

图2
　　图2，我们看一下，那是星三角降压启动电路别的某一种绘法，至于头条伴侣提出的两个成绩，阐发一下便大白了。图中白色为带电部门。

图3
　　图3，开上断路器QF。

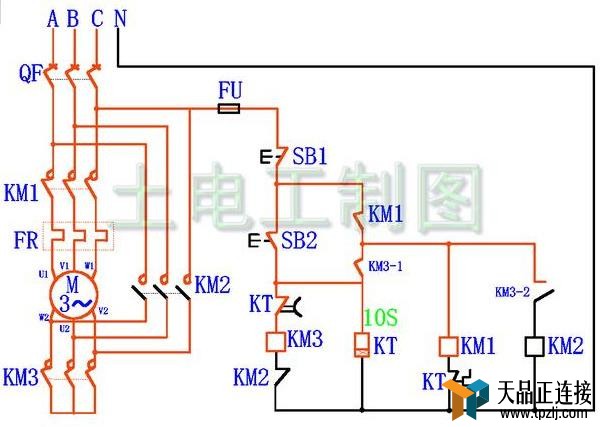

图4
　　图4，按下启动按钮SB2，如图，打仗器KM3战工夫继电器KT线圈得电，KM3吸开，KT开端延时，好比延不时间设定10秒。KM3-2常闭触面断开，使KM2打仗器线圈不克不及得电，KM3-1常开触面闭开，使打仗器KM1线圈得电吸开，KM1常开帮助触面闭开，自保。这时候，如图中主回陆爆KM1战KM3将机电接成星形接法启动。

图5
　　图5，延时10秒当前，工夫继电器KT行动，常闭触面断开，使KM3开释，KM3-2闭开，使打仗器KM2吸开。KM3-1断开，使工夫继电器KT线圈断电。这时候，如图中主回陆爆KM1战KM2将机电接成三角形毗连运转。完成了星三角转换。至于那个图跣出出缺陷，战图1比力，有甚么劣缺陷，欢送有经历教师傅批评里给出谜底。

---
