如何把jpg图片作为背景用cad描图

装修小编 · 发表于 2018-12-18 12:15:46

把jpg图片做为布景用cad描图是把图片导进CAD后，用参照缩放把图片尺寸调解适宜然后开端描图。详细操纵以下：

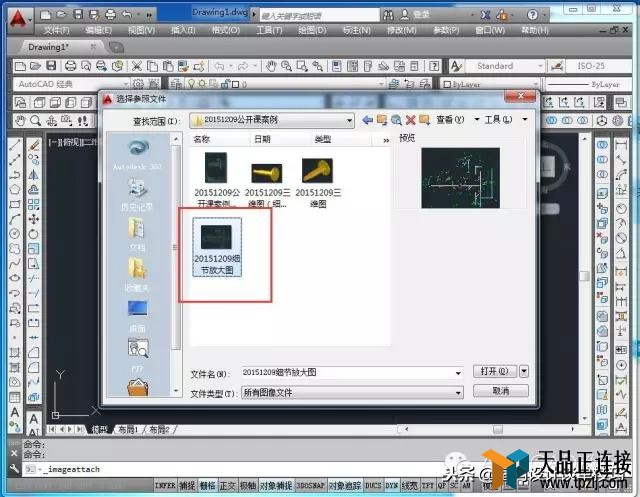

1、导进图片：插进---光栅图象---指定文件、指定插进面。

怎样把jpg图片做为布景用cad描图

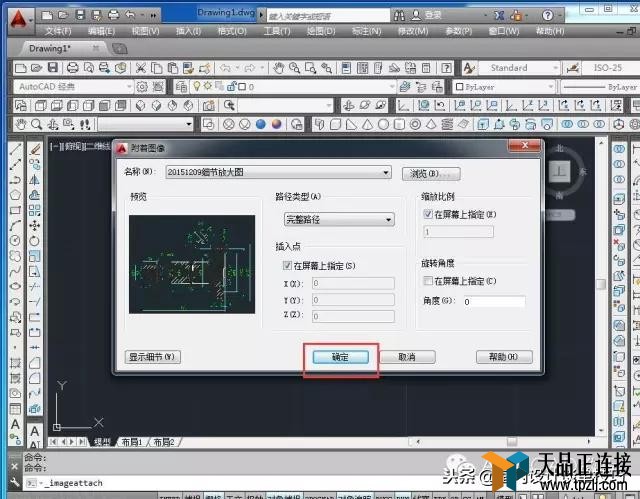

缩放比例临时能够默许为1

怎样把jpg图片做为布景用cad描图

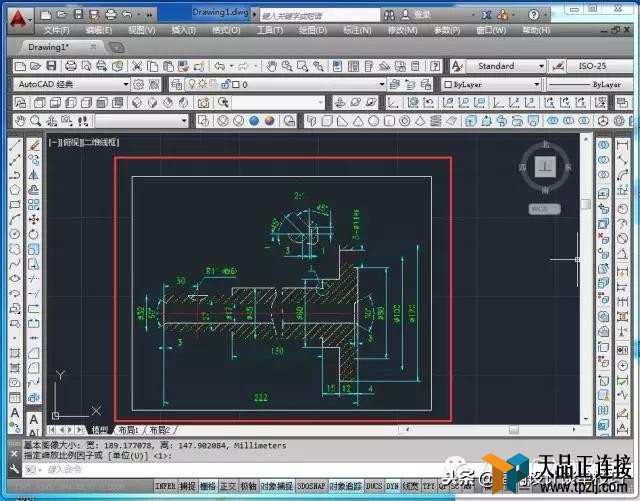

插进完成后以下图

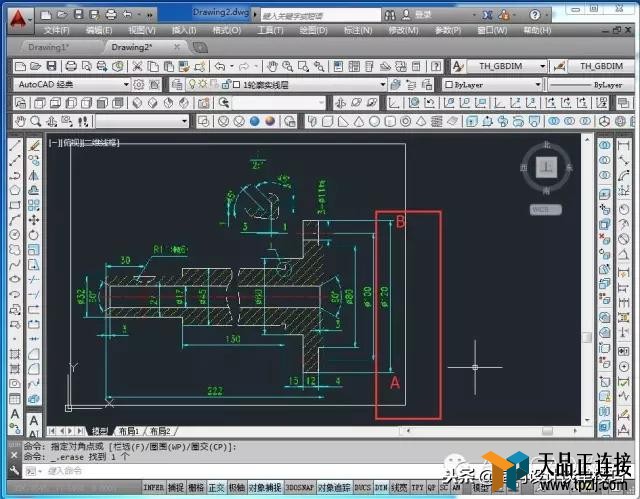

2、图片上找两面A、B，那两面洞喀的实践间隔必需是已知的,如图中的120曲径。并正在那两面间绘一条曲线并给那条曲线标上尺寸

怎样把jpg图片做为布景用cad描图

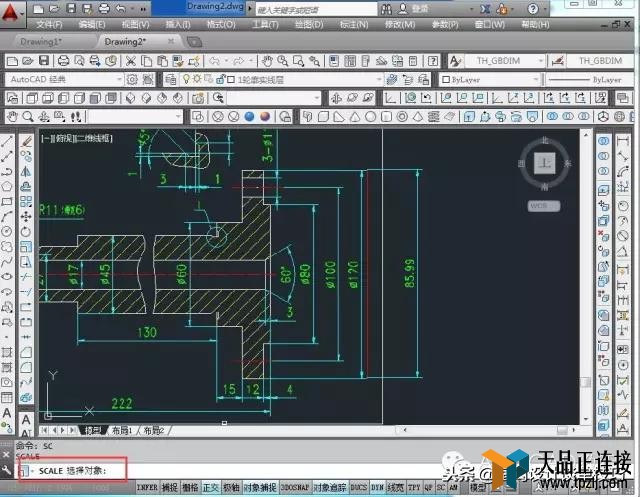

3、缩放号令SC，选图片及刚绘当边战标注的尺寸为工具

怎样把jpg图片做为布景用cad描图

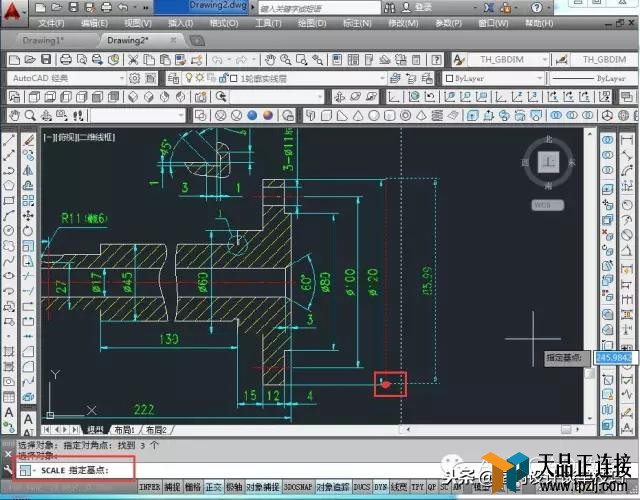

指定A为基面，

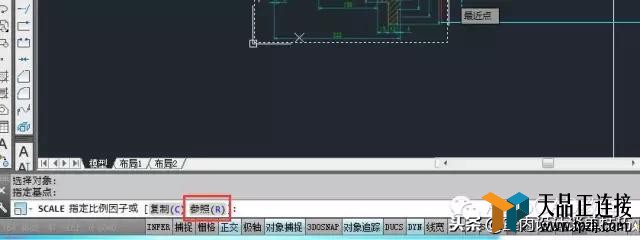

挑选参照（R）

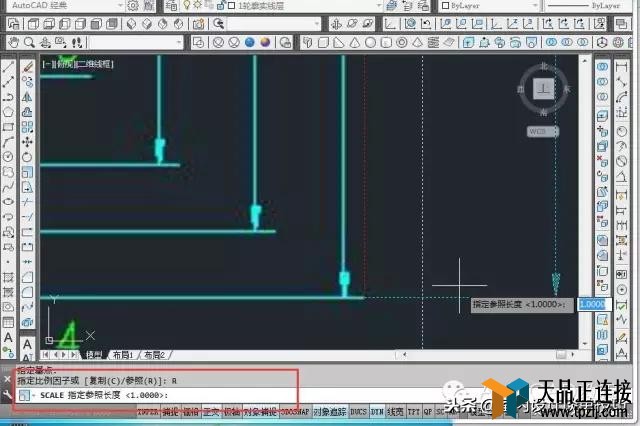

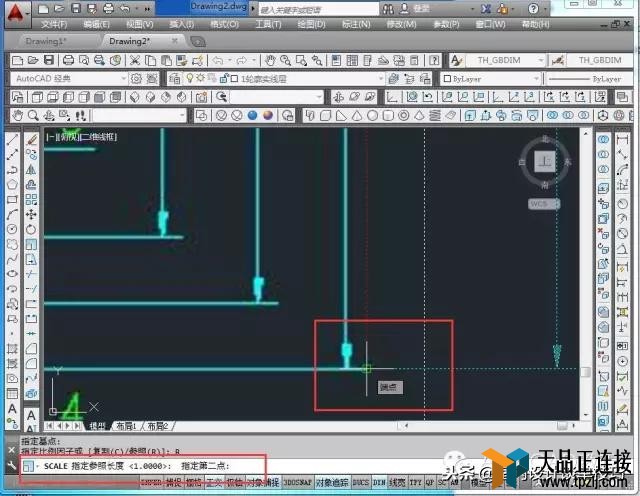

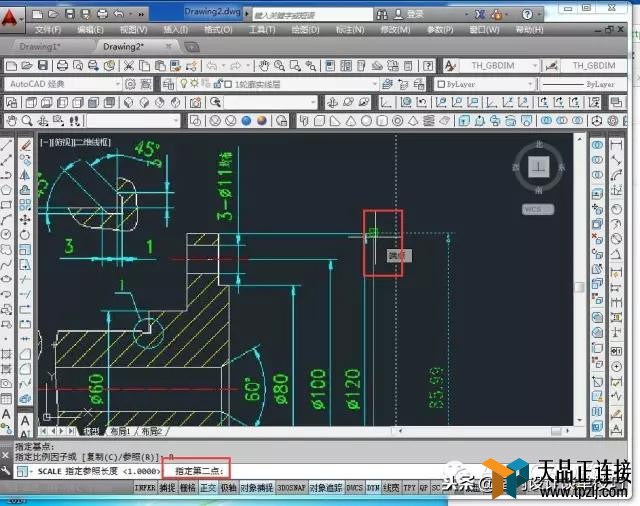

指定参照少度时，先选A面再选B面，（固然也能够按照已知尺寸120取所绘线的少度算出比例果子，操纵比例果子缩放）

怎样把jpg图片做为布景用cad描图

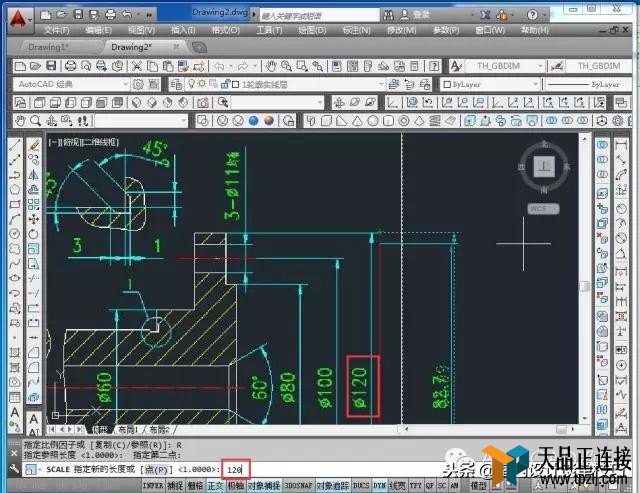

提醒输进新少度时，输进实践少度数值120，完成。这时候用号令DIST，丈量图上间隔，均为实践少度

怎样把jpg图片做为布景用cad描图

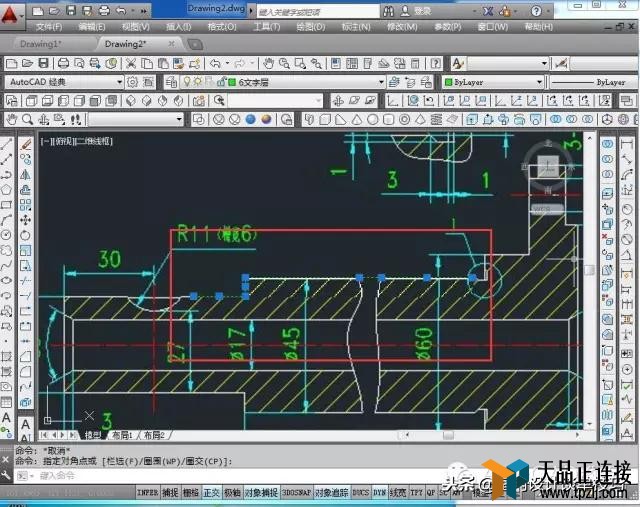

4、以该图为布景，将图片地点托煦停止锁定此时图片便会可睹可是不克不及编纂操纵。新建托煦并间接画造线条或标注尺寸。这时候做吐例是1：1，少度单元取照片上当编同。

怎样把jpg图片做为布景用cad描图
