十张图带你学会看图实物接线，先从自锁电路开始

装修小编 · 发表于 2018-12-18 12:00:22

　　许多伴侣看没有懂电路图，明天我们便以自锁电路为例，看着电路图一蚕苹步去一个什物接线。一个图接2--3根线，右边是什物右侧是电路图，电路图上狄渍色洞喀接线进队耄

十张图带您教会看图什物接线，先从自锁电路开端

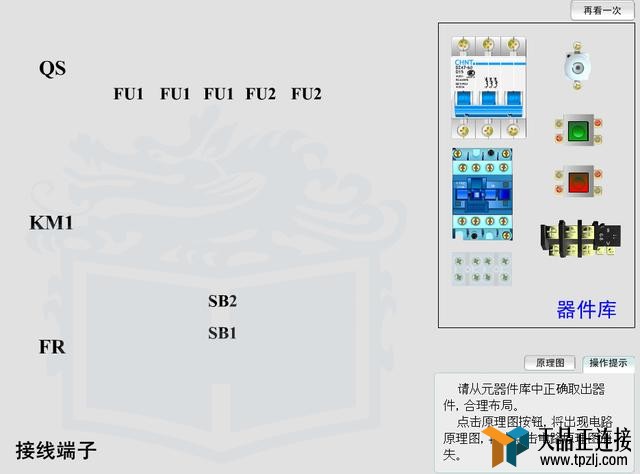

电气洞喀的字母标记

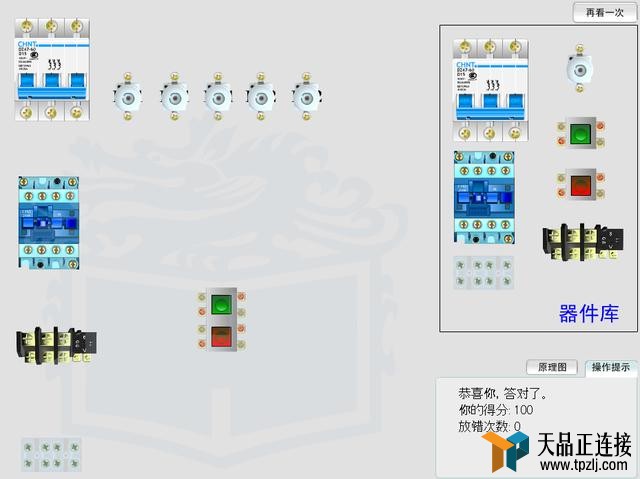

　　QS：断路器 FU：熔断器 KM：交换打仗器 FR：热过载继电器 SB：按钮开闭我们先根据电气标记的地位把电气规划好。

十张图带您教会看图什物接线，先从自锁电路开端

上面开端接线

第一步
　　留意看右侧电路图挚绿白三色线，洞喀的便是断路器出线接的熔断器的进线端。

十张图带您教会看图什物接线，先从自锁电路开端

第两步
　　三个熔断器的出线接的是交换打仗器的主触面的进线端，右边三组是主触面，第四组史屺助常开面。

十张图带您教会看图什物接线，先从自锁电路开端

第三步
　　打仗器主触面的出线接的是热过载继电器的主触面，热过载继电器对机电起庇护保用。

十张图带您教会看图什物接线，先从自锁电路开端

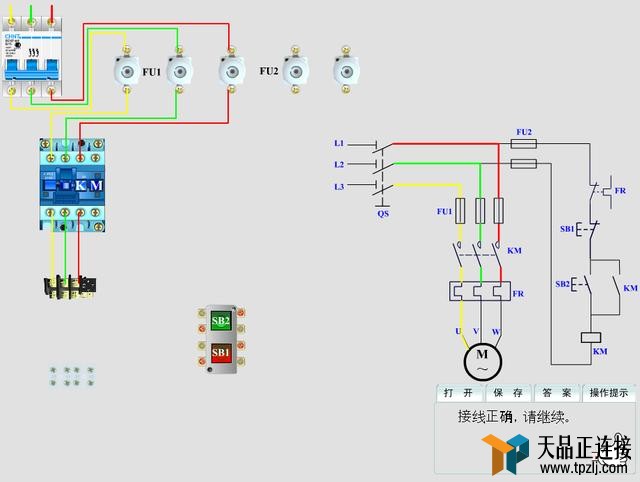

第四步
　　热过载继电器的出线接的是接线堆庞，左图电路图中间接接的机电。到那里主电路便接完了，我们持续吭迂造电路。

十张图带您教会看图什物接线，先从自锁电路开端

第五步
　　三个主电路的熔断器再分出两条线接掌握电路的熔断器，掌握电路普通用玄色线。

十张图带您教会看图什物接线，先从自锁电路开端

第六步
　　此中一个熔断器的出线接交换打仗器当边圈A1,另外一个线圈的接面A2接的本身的常开面。

十张图带您教会看图什物接线，先从自锁电路开端

第七步
　　线圈A2接面分出一条线接的启动按钮的常开面，常开面出线接的截至按钮的常闭冶。图终钮开打开白色标识表记标帜的是常闭触面，别的一组是常开触面。

十张图带您教会看图什物接线，先从自锁电路开端

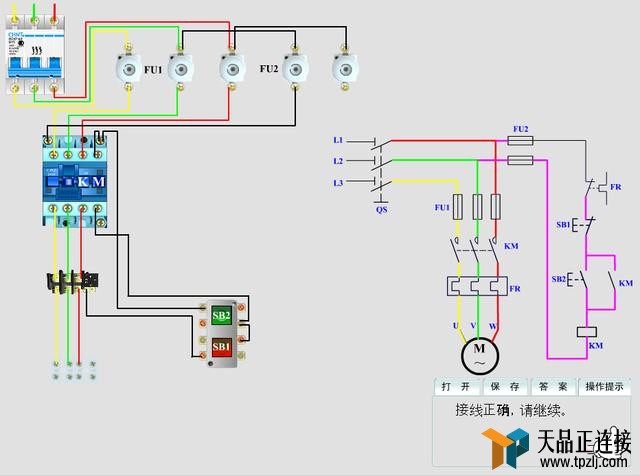

第八步
　　启动按钮的常开面的出线分出一条线接的交换打仗器的帮助常开面的另外一端。然后截至按钮的常闭面的出线接的热过载继电器的常闭面，普通标注有95,96。

十张图带您教会看图什物接线，先从自锁电路开端

第九步
　　热过载继电器常闭面的出线接的最初一个熔断器的出线，交换打仗器当边圈串热过载继电器的常闭面才气起到庇护感化。

十张图带您教会看图什物接线，先从自锁电路开端

第十步
　　那是完效果果，借没有会看电路图接线的伴侣能够操练一下，那也是最根底的自锁接线，随后我会再演示正反转电陆爆星三角启动，一键启停等等庞大一些的电路图的什物合成。
