接建一台三洋XQG65-F9918BW滚筒洗衣机，开机一会后显现ED1。ED1指的是--主控取变频通信非常！

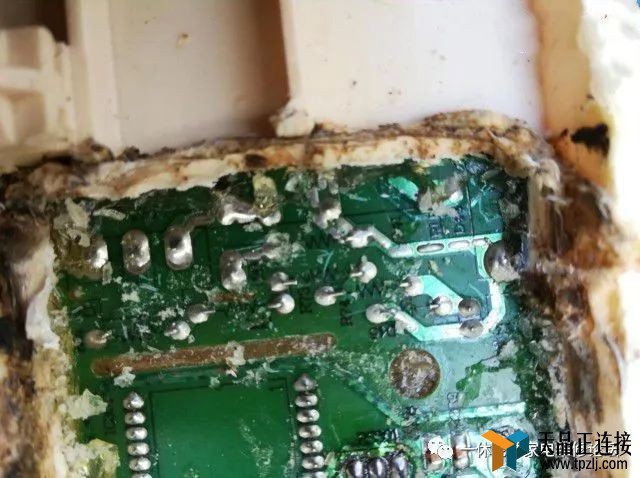

毛病面该当正在主控芯片、变频驱动芯片大概他们之间的通信线路出了成绩。拆下洗衣机蹬隹的主控板，用电烙铁正在变频驱动芯片背部瘫一个比芯片年夜一些的口儿，再用一字螺丝刀清算失落电路板外表的胶。查抄芯片的供电，晶振等前提能否一般。按照线略册构找到芯片的供电引足，丈量+5V电压一般；接着用示波器丈量晶振引足发明无震动波形，该当是晶振环怂。此芯片配套利用的三足晶振是20M的，热门得很，找遍当地电子市场皆出有那个晶振，只好网购。几日以后配件到了即刻上机。按下电源键后显现泼髁，ED1毛病代码没有再呈现，谦黄衾喜，我瞥见钞票曾经背我招脚了

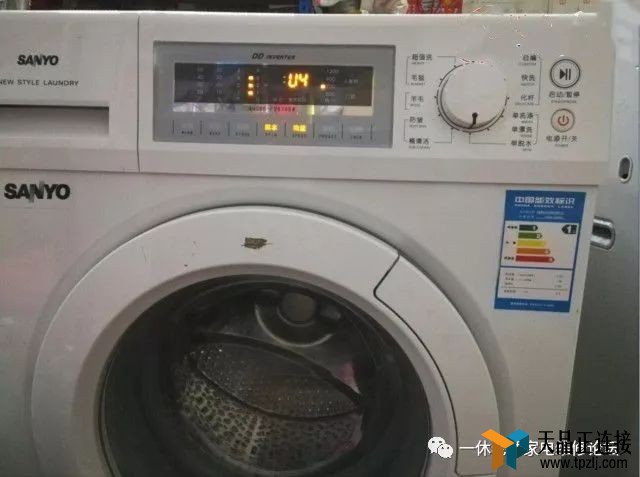

按下启动键试机，过一会后竟然显现U4。U4指的是--门锁非常！怎样回事，一台机子竟然有多个毛病面 ，勘看那钱欠好拿啊！用脚推门巴轮，发明曾经锁住，证实门锁曾经得电行动，该当是门锁内部的开闭战锁门旌旗灯号检测电路庸闹埽
找到门锁正在主控板上的插座，门锁到那个插座有三根线，乌（掌握锁门），黄（L），蓝（闭门旌旗灯号）。丈量黄酪檫，均有电压，勘看是主控板上检测电路有成绩了。减热电烙铁，再次正在门锁插座处瘫一个口儿，找到相干电路。

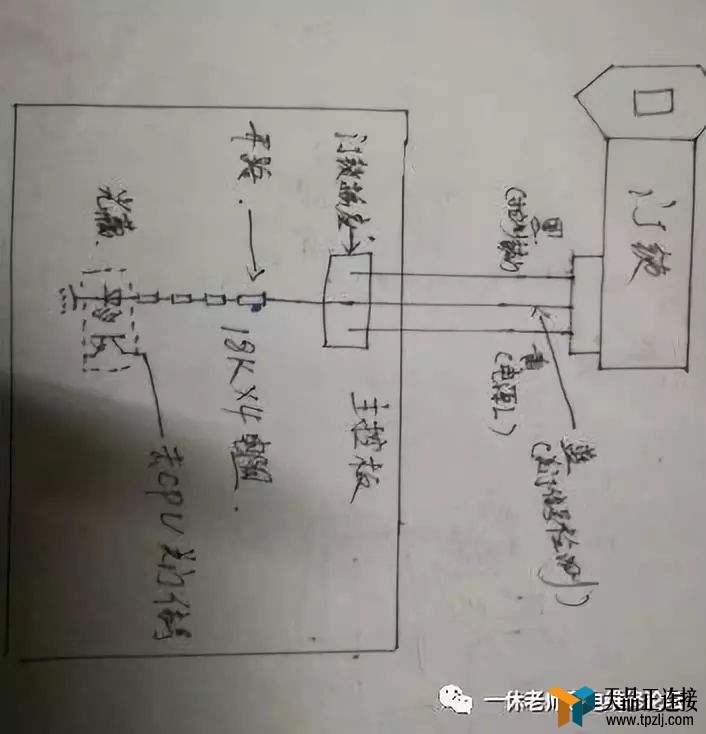

锁闷骒测历程大要是如许：主控板插座黄线--门锁内部开闭--蓝线--回主控板插座--18K电阻*5个串连--光耦收光管--N。别离丈量寂18K的电阻，发明有一只开路。因为出有18K电阻，用两只10K电阻串连后上机，U4毛病解除。 闭于三洋洗衣机的维建材料实是少之又少，因为自己程度有限，期望我的维建经历能给各人一个参考，不敷的地方请斧正。
|
