土电工：可自动、可手动的星三角降压启动电路，你见过吗

装修小编

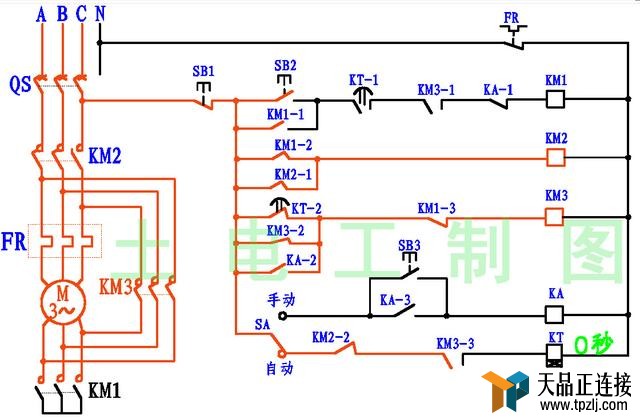

图1
　　图1，是带脚动、主动转换的星三角降压启动电陆爆图中白色为带电部门。QS为断路器，KM2为主打仗器，KM1为星形毗连打仗器，KM3为角形毗连打仗器，FR热继电器。SB1截至按钮，SB2启动按钮，SB3脚动星、角转换按钮，SA转换开闭，KA中心继电器，KT通电延时型工夫继电器。

图2
　　图2，主动形式：开上断路器QS，将SA挨到主动地位。

图3
　　图3，按下启动按钮SB2，打仗器KM1线圈得电吸开，KM1-1闭开，自保，KM1-2闭开，使打仗器KM2吸开，KM2-1闭开自保。这时候，KM1战KM2打仗器将机电接成星形毗连方法，机电启动。KM2-2闭开使工夫继电器KT线圈得电，开端延时，好比设定延不时间10秒。

图4
　　图4，延时10秒当前，KT-1断开，使KM1断电开释，KT-2闭开，使KM3吸开，KM3-2闭开，自保。这时候，KM2战KM3将机电接成角形毗连运转，完成了形、角转换。KM3-3断开，使工夫继电器KT线圈断电。初教电工的伴侣能够进进我的专辣驰看电工进门戏诵视频《土电工脚巴轮带您电工进门》什物练习训练讲授曲不雅易懂。面上面链接间接进进。


图5
　　图5，脚动形式：将SA挨得手动地位。

图6
　　图6，按下启动按钮SB2，KM1吸开自保，KM1-2闭开，使KM2也吸开自保。两个打仗器将机电接成星形毗连启动。

图7
　　图7，等完成敏动当前，按动手动转换按钮SB3，中心继电器KA线圈得电吸开，KA-3闭开自保。KA-1断开，使KM1断电开释，KA-2闭开，使KM3线圈得电吸开，KM3-2闭开，自保。这时候，KM2战KM3将机电接成角形毗连。完成了星、角转换。

---
