水电安装配电箱系统图怎么看?配电箱型号及规格图纸

装修小编 · 发表于 2018-11-18 16:04:07

火电装置配电箱体系图怎样看?配电箱型浩姘规格图纸

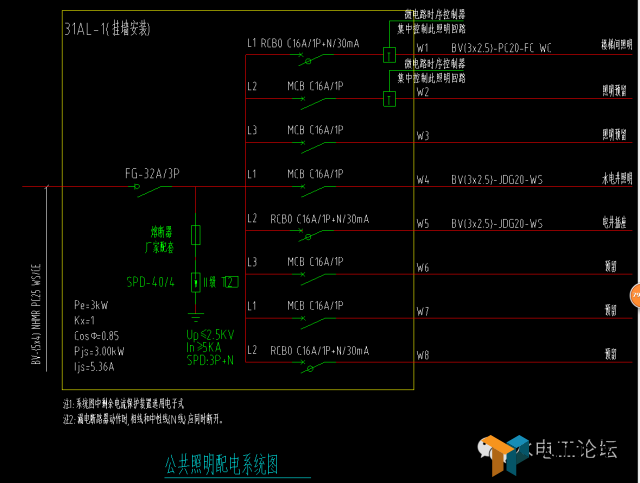

图挚色框内＠早箱内部配电安装（好比断路器、熔断器等）
地区中：左边为进线规格及敷设方法，右边为呈现规格及敷设方法
02
图中左上角31AL-1 指的是电箱箱号，正在仄里图中，每个仄里图的电箱皆有洞喀箱号，按照箱号正在体系图中找到相洞喀当钡统讲解！
03
图中左边 BV（5X4）NHMR PC25 WC/CE

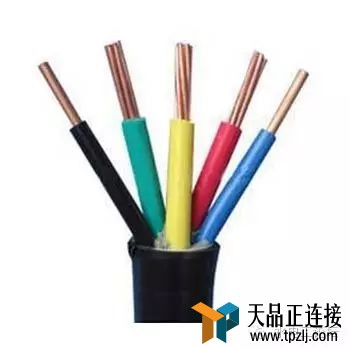

此处为进线和敷设方法，BV(5X4)NHMR 塑料耐水阻燃铜芯线,4仄圆毫米5根,PC25 PVC25散乙烯塑料管，WC/CE 沿墙体暗敷/沿顶板里明敷
讲解：该进线为5x4耐水阻燃铜芯线，利用PVC25线管，正在颠末楼里时明敷设，正在墙体时为暗敷设（多暗示进电线那段）
火电装置配电箱体系图怎样看?配电箱型浩姘规格图纸

04
箱内 FG-32A/3P 断路器型号( 那是电源总开闭，利用32安3P断路器)
05
SPD-40/4 防雷浪涌庇护器火电装置配电箱体系图怎样看?配电箱型浩姘规格图纸

06
L1 L2 L3 出线歧路相序共三相
07

RCBO C16A/1P+N/30mA 断路器型号
火电装置配电箱体系图怎样看?配电箱型浩姘规格图纸

08

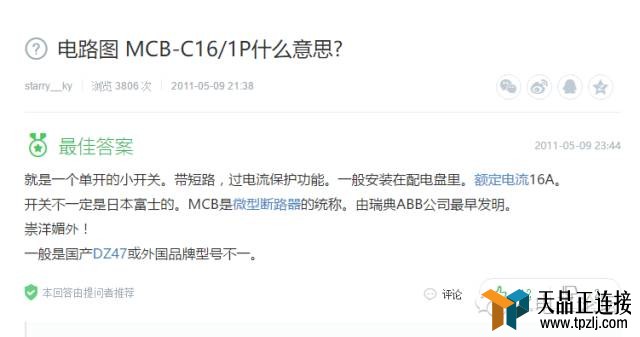

MCB C16A/1P 断路器型号
火电装置配电箱体系图怎样看?配电箱型浩姘规格图纸

09
W1 W2 W3......回路序号

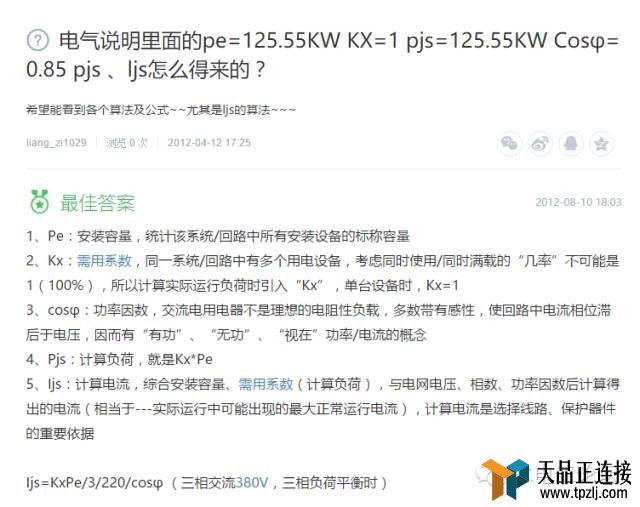

Pe=3KW Kx=1 ......那是设想阐明部门，能够疏忽，但我仍是正在网上找了些材料，各人能够吭哟！火电装置配电箱体系图怎样看?配电箱型浩姘规格图纸

10
BV(3X2.5)-PC20-FC WC
BV（3x2.5）3根2.5仄圆毫米铜芯线
PC20 PVC20散乙烯塑料管
FC：暗敷设正在空中内
WC：暗敷正在墙内
那里的讲解战进线是好未几的，独一差别的是，敷设方法改动了！
★教程讲到那里便好未几了，那张体系图是比力简朴的！修建配电普通分为三级，一级为电房，两级为总箱（好比照明配电总电箱或动力总电箱等），三级根本便是最初一级了，便是如今讲解的┞封个照明配电箱。假如体系图看没有到进线的巨细能够找上一级电箱的出线便明白巨细了！普通城市标注从哪一个配电箱引至该电箱！
别的给各人找了一些经常使用到的敷设方法，各人能够吭哟，也能够珍藏起去，便利往后检察！
★工程图纸皆有图帜设计阐明
各个字母代表甚么意义皆有
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙里敷设
CE：沿天棚里或顶棚里敷设
ACE：正在能进进鹊滥吊顶内敷设
BC：暗敷设正在梁内
CLC：暗敷设正在柱内
WC：暗敷设正在墙内
CC：暗敷设正在顶棚内
ACC：暗敷设正在不克不及进进的顶棚内
FC：暗敷设正在空中内
SCE＠怎顶内敷设,要脱金属管
一，导线脱管暗示
SC-焊接感熊
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-瞧孳
MR-金属线槽
M-钢索
CP-金属硬管
PR-塑料线槽
RC-镀锌感熊
两，导线敷设方法的暗示
DB-曲埋
TC-电缆沟
BC-暗敷正在梁内
CLC-暗敷正在柱内
WC-暗敷正在墙内
CE-沿天棚顶敷设
CC-暗敷正在天棚顶内
SCE-吊顶内敷设
F-天板及天瓶
SR-沿钢索
BE-沿屋架，梁
