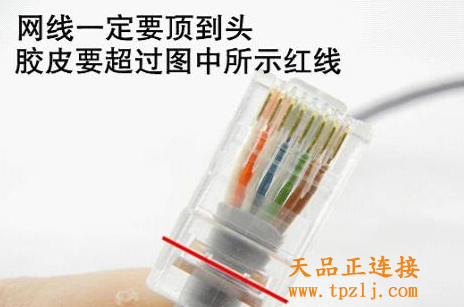

水晶头两种压线 568A /568B

思科马特

天品正连接

来学习一下没有文字说明

思科马特

568B线序
橙白——1，橙——2，绿白——3，蓝——4，蓝白——5， 绿——6，棕白——7，棕——8
（"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同）

思科马特

568b 是 最常用的接法，基本上 都是采用这种接法，除特别需要 才会 使用568a.....
--------------------------------------------------------------------------------------------------------
现在 很多 终端 都是 支持POE的
譬如 POE 路由扩展
       POE监控摄像头 等等
POE 即 网线供电。。。。。。

思科马特

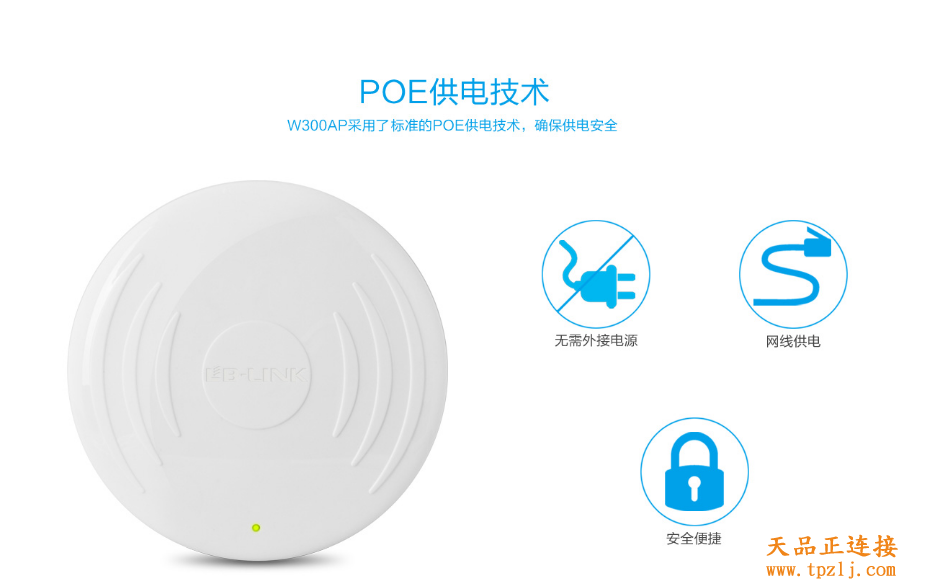

接下来 说下 某些 poe 的 路由无线 扩展
很多 大户型 标准家用 无线路由 很多时候 不能完全覆盖wifi ，这个时候 需要进行 扩展，当然 扩展有很多方式，有 有线扩展，两个路由器级联 等等，吸顶式 也是 一个不错的 方案。
POE 模式 也是 近几年 流行的方式，利用原有的 网线敷设，可以 采用 POE模式 扩展。。。。

一般网线 都是 八芯线，其中 四芯 用于 数据传输，而另外4芯 中用两条 给POE设备 供电，这样 就减少 远端设备 在 敷设供电线路了。。。。

思科马特

前段 经常看到 有些水电设计人员 总是 强调 强电 弱电线管 交叉 时候 要用金属膜 包管，其实这道工序 完全可以 省掉，按POE 规范，网线8芯 中可以 用2芯供电（非标的POE承载有可能 还是比较高的电压哦）。所以 那个金属薄膜 所谓 “保护” 也就形同虚设了。。。。

思科马特

天品正连接 发表于 2016-6-10 23:03
来学习一下没有文字说明

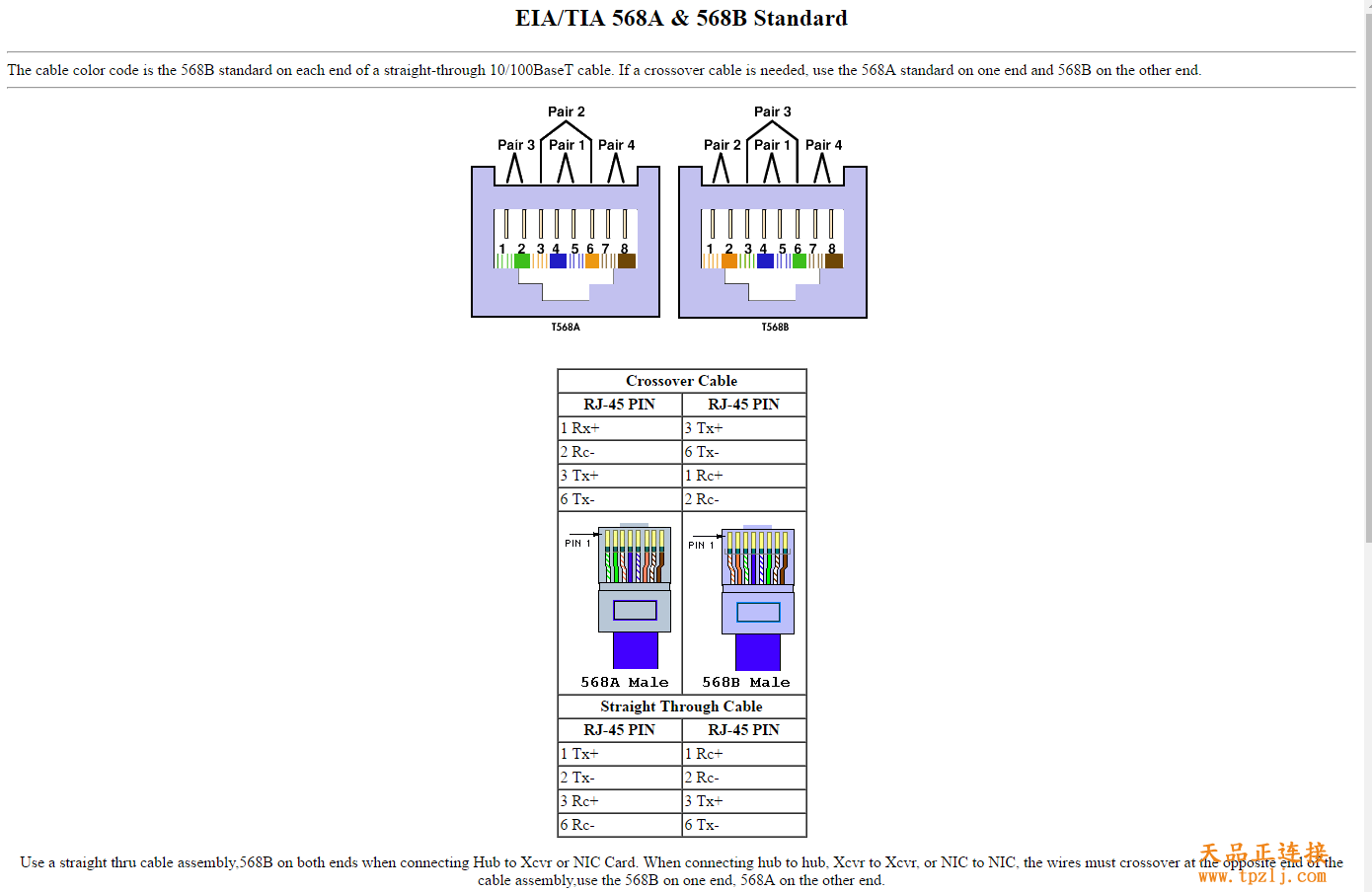

568A/568B 标准，定义了 8芯线 中 1 2 3 6 用于数据传输，4 5 7 8线 空置.....近些年流行 POE 供电技术，78两线 定义 为poe 远端设备 提供电源

水中沙

朋友  对网络 很精通 哈哈

程小丰

同行哇。我就是干这行的。弱电工程

也是么

其实也可以1234线传输电力的，千兆网络8芯线都有数据也可以POE
