老电工总结的经典12例接线方法，建议收藏

装修小编 · 发表于 2019-3-8 22:33:03

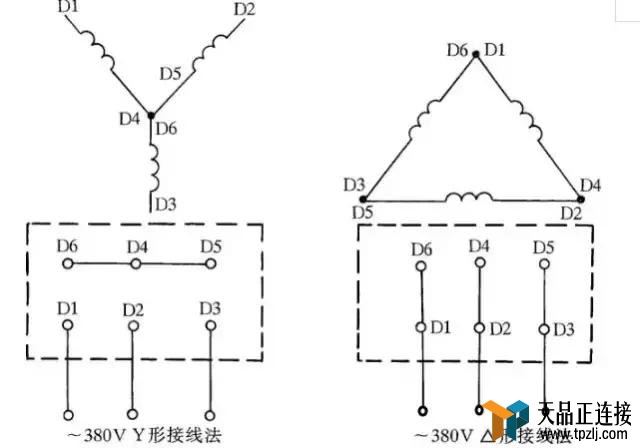

　　1、电念头接线
　　普通经常使用三订交流电念头接线架上皆引出6个接线柱，当电念头铭牌上标为Y形接法时，D6、D4、D5相毗连，D1~D3接电源０讵△形接法时，D6取D1毗连，D4取D2毗连，D5取D3毗连，然后D1~D3接电源。可拜见图1所示毗连办法毗连。

老电工总结的典范12例接线办法，倡议珍藏

　　图1　三订交流电念头Y形战△形接线办法
　　2、三相吹风机接线
　　有部门三相吹风机有6个接线堆庞，接线办法如图2所示。接纳△形接法应接进220V三订交流电源，接纳Y形接法应接进380V三订交流电源。普通3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。其他吹风机应按其铭牌上所标的接法毗连。

老电工总结的典范12例接线办法，倡议珍藏

　　图2　三相吹风机六个引出堆庞接线办法
　　3、单相电容匝弄电念头接线
　　单相电念头接线办法许多，假如没有按请求接线，便会有烧坏电念头的能够。因而正在接线时，必然要看浑铭牌上说明的接线办法。
　　图247为IDD5032型单相电容匝弄电念头接线办法。其功率为60W，电容选用耐压500V、容量为4μF的产物。图3(a)为正转接线，图3(b)为反转接线。

老电工总结的典范12例接线办法，倡议珍藏

　　图3　IDD5032型单相电容匝弄电念头接线办法
　　4、单相电容匝弄电念头接线

老电工总结的典范12例接线办法，倡议珍藏

　　图4　JX07A-4型单相电容匝弄电念头接线办法
　　图4是JX07A-4型单相电容匝弄电念头接线办法。电念头功率为60W，用220V/50Hz交换电源、电流为0．5A。它的转速为每分钟1400转。电容选用耐压400~500V、容量8μF的产物。图4(a)为正转接线，图4(b)为反转接线。
　　5、单相吹风机接线

老电工总结的典范12例接线办法，倡议珍藏

　　图5　单相吹风机四个引出堆庞接线办法
　　有的单相吹风机引出4个接线堆庞，接线办法如图5所示。接纳并连接法应接进110V交换电源，接纳串连接法应接进220V交换电源。

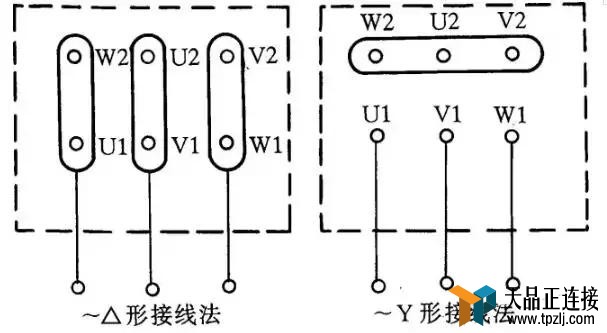

　　6、Y100LY戏诵电念头接线
　　今朝，Y戏诵电念头苯桡泛使用。Y戏诵电念头具有体积小、形状美妙、节电等长处。它的接线方法有两种：一种为△形，它的接线堆庞W2取U1相连，U2取V1相连，V2取W1相连，然后接电源；另外一种为Y形，接线堆庞W2、U2、V2相毗连，其他3个接线堆庞U1、V1、W1接电源。接线睹图6。

老电工总结的典范12例接线办法，倡议珍藏

　　图6　Y100LY戏诵电念头接线办法

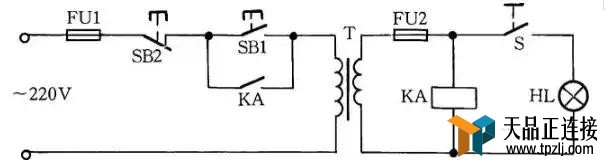

　　7、高压变压器短路庇护线路
　　今朝，机床的事情灯、止灯皆接纳高压变压器供给36V宁静电压，因为灯具正在利用中常常挪动，极姨英死短路毛病，形成熔断器熔断以至烧坏变压器。假如利用36V小型中心继电器或36V交换打仗器做变压器的通断开闭，可制止烧坏变压器。线路如图7所示。

老电工总结的典范12例接线办法，倡议珍藏

　　图7　高压变压器短路庇护线路
　　事情道理：闭开S后，按下按钮SB1，变压器得电输出36V低电压，使得继电器或交换打仗器KA吸开。放紧按钮SB1后，KA自锁触面使KA连结吸开，持续给变压器接通电源。假如变压器次级发作短路毛病，继电器线圈电压为整，此时KA便得电开释，将变压器电源断开，庇护变压器没有被毁坏。

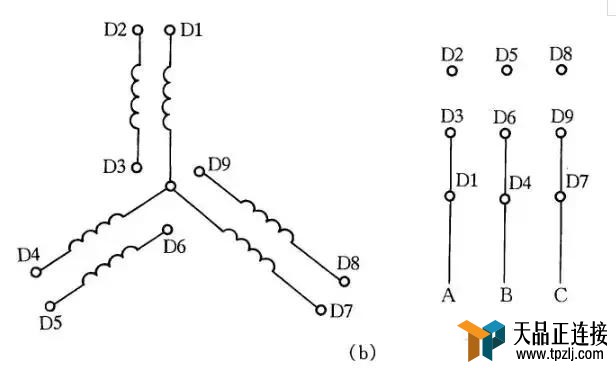

　　8、速电念头2Y/2Y接线办法
　　图8所示是2Y/2Y电念头单速定子线组的引出线接线办法。按图8(a)毗连是一种转速，按图8(b)毗连获得另外一种转速。

老电工总结的典范12例接线办法，倡议珍藏

　　图8　单速电念头2Y/2Y接线办法

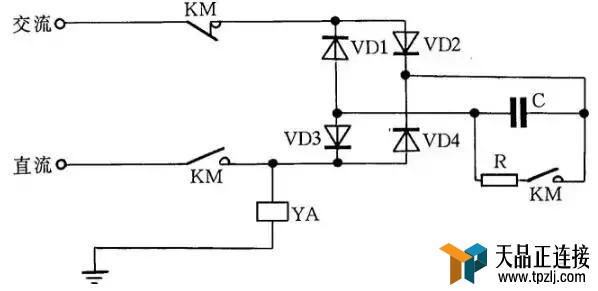

　　9、曲流电磁铁快速退磁线路
　　曲流电磁铁停电后，果有剩磁存正在，偶然会形成没有良结果。因而，必需想法消弭剩磁。图9中，YA是曲流电磁铁线圈，KM是掌握YA启停的打仗器。KM吸应时，YA通电励磁；KM复位时，YA断曲流电，并停止快速退磁。
　　快速退磁的事情道理是：曲流电磁铁断电后，交换电源经由过程桥式整流器战YA背电容C充电，跟着电容C两头电压的不竭降低，充电电流愈来愈小，而经由过程YA的电流恿壳交变的，从而使电磁铁快速退磁。电容C的容量要按照电磁铁的实践状况现场实验决议。R为放电电阻。

老电工总结的典范12例接线办法，倡议珍藏

　　图9　曲流电磁铁快速退磁线路

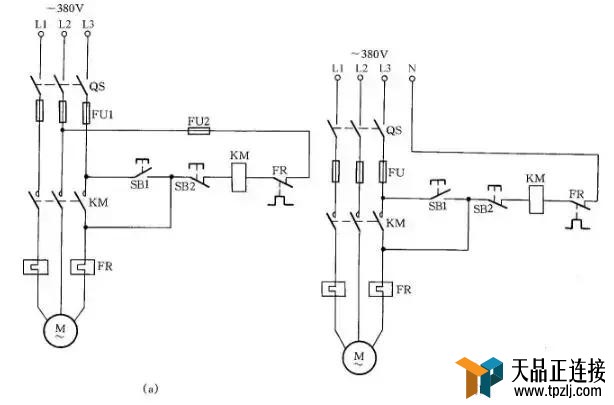

　　10、缺帮助触面的交换打仗器应慢接线
　　当交换打仗器的帮助触面破坏没法建复而又慢需利用时，接纳图12中所示的接线办法，可满意应慢利用请求。按下SB1，交换打仗器KM吸开。放紧按钮SB1后，KM的触面兼做自锁触面，使打仗器自锁，因而KM仍连结吸开。
　　图中SB2为截至按钮，正在截至时，按动SB2的工夫要少一面。不然，脚紧开按钮后，打仗器又吸开，使电念头持续运转。那是由于电源电殉蜾被割断，但因为惯性的感化，电念头转子仍旧动弹，其定子绕组会发生感到电动势，一旦截至按钮很快复位，感到电动势间接减正在打仗器线圈上，使其再次吸开，电念头持续匝弄。打仗器线圈电压为380V时，可按图12(a)所示接线；打仗器线圈电压为220V时，可按图12(b)接线。图12(a)的接线另有缺点，即正在电念头停转时，其引出线及电念头带电，使维建没有年夜宁静。因而，这类线路只能正在应慢时接纳，并正在维建电念头时，应断开掌握电念头的总电栽营闭QS，那一面应出格留意。

老电工总结的典范12例接线办法，倡议珍藏

　　图12 缺帮助触面的交换打仗器应慢接线
　　11、单相电容电念头线路
　　单相电容电念头启动转矩年夜，启动电流小，功率果数下，普遍使用于家用电器中，如电电扇、洗衣机。为了便于维建装置，现引见这类电念头经常使用的接线办法。
　　图16(a)为可顺掌握线陆爆操作开闭S2，可改动电念头的转背，该线路普通用于家用洗衣机擅埽

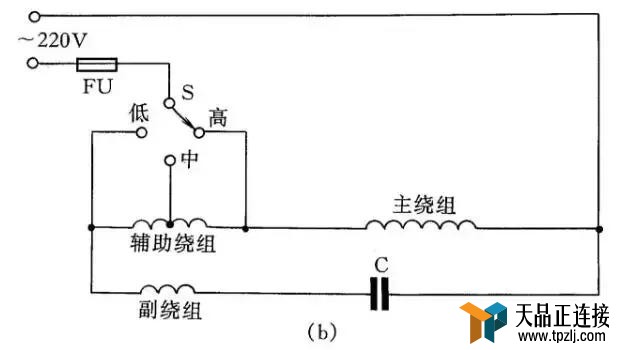

　　图16(b)为带帮助绕组的接线线陆爆拨动开闭S，可改动帮助绕组的抽徒爆即改动主绕组的实践接受电压，从而改动电念头的转速，垂线办法经常使用于电电扇擅埽

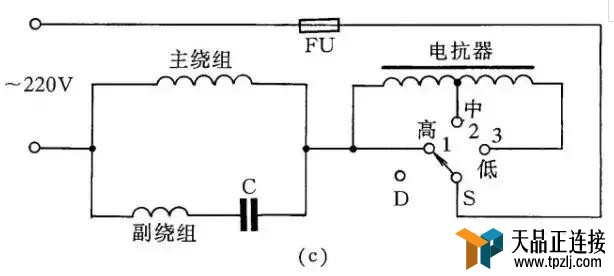

　　图16(c)为带电抗器调速的电容电念头接线线路。因为电抗器绕组(其正在线路中起到降压感化)的串进，调理电抗器绕组的串进量，便可改动转速。这类办法今朝普遍使用正在家用电电扇线路中。正在启动电念头时普通先拨到“1”挡上，即为下挡，这时候电抗器没有接进线陆爆使电念头正在齐压下启动，然后再拨“2”得挥序任何挡去调理电念头转速。

老电工总结的典范12例接线办法，倡议珍藏

　　图16　单相电容电念头线路
　　12、三相同步电念头改成单相运转线路
　　假如只要单相电郧锿三相同步电念头供利用，可接纳并联电容的办法使三相同步电念头改成单相运转。
　　如图19所示Ｕ郊(a)为Y形接法电念头毗连办法，图(b)为△形接法电念头毗连办法。为了进步启动转矩，将启动电容CQ正在启动时接进线路中，正在启动终了撤退退却出。
　　事情电容CG容量的计较公式：
　　CG=1950I/Ucosφ(μF)
　　式中：I为电念头额定电流；U为单相电源电压；cosφ为电念头的功率果数。当计较收工做电容后，启动电容选用事情电容的1~4倍。

老电工总结的典范12例接线办法，倡议珍藏

　　图19　三相同步电念头改成单相运转线路
