　　有人问卧冬两天掌握一盏灯电路明白怎样接线了，那三天掌握一盏灯怎样接线？上面我们便看三天掌握一盏灯的电路。以下图：

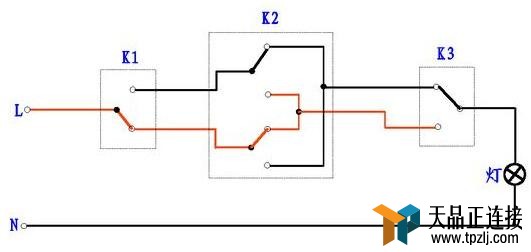

图1
　　图中，K1、K2、K3别离为三个处所的开闭，此中K1战K3为单联单控开闭。

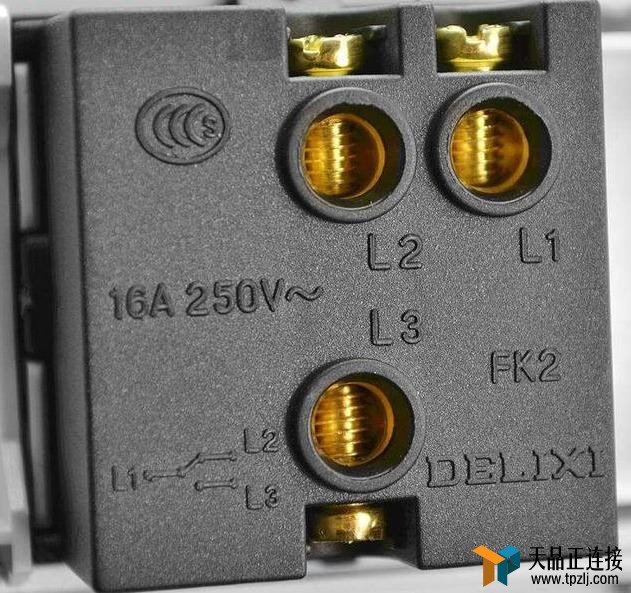

图2
　　如图2，单联单控开闭，有三个接线柱，L1接线柱为大众端，开闭拨上来，L1战L2接通，开闭拨下去，L1战L3接通。
　　K2为单联多控开闭。

图3
　　如图3，单联多控开闭，有6个接线柱，每3个为一组，皆战图2道理不异。
　　图1中，三个开闭的形态，灯是闭着的。若用K1翻开灯。以下图：

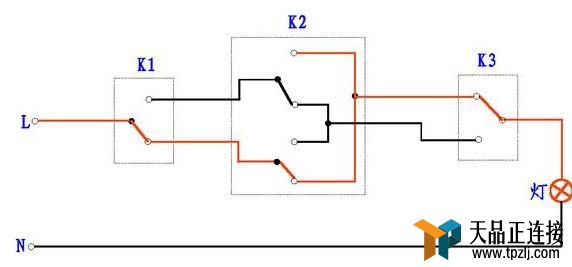

图4
　　图4，扒开闭K1到另外一地位，白色为带电部门，能够看出，电源接通，灯明。
　　这时候，若用K2闭灯。

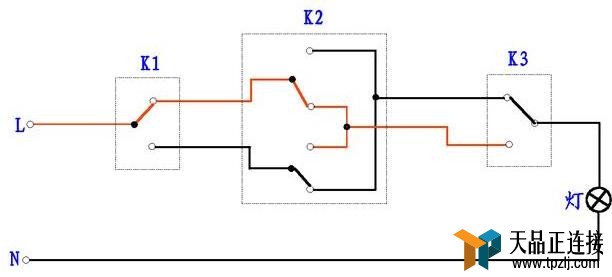

图5
　　图5，拨动K2，如图，线路彩腔通，灯灭。
　　再用K3开灯。

图6
　　拨动K3就能够翻开灯。不管拨动哪一个开闭，皆能够开灯战闭灯。
