土电工：6张图诠释带星三角启动的正反转电路

装修小编

图1
　　图1，是带星三角启动的┞俘反转电陆爆也便是道，机电正转时星三角降压启动，反转时颐挥嗅星三角降压启动。如图，主回路战掌握回路皆是上半部门为正反转电陆爆下半部门为星三角启动电路。KM1、KM2为机电的┞俘反转打仗器，KM3为星形毗连打仗器，KM4为角形毗连打仗器。KT为通电延时型工夫继电器，上面便阐发它的事情道理。

图2

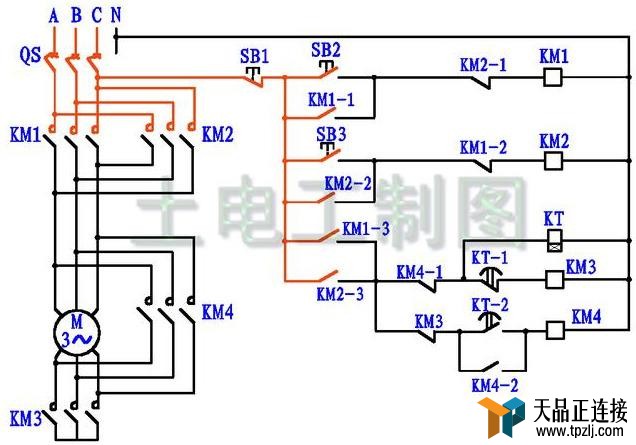

　　图2，开上断路器QS，图中白色为带电部门。

图3

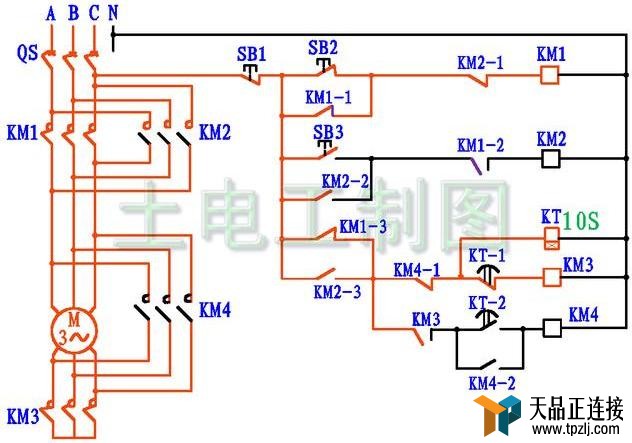

　　图3，起首正转启动机电，按下正转启动按钮SB2，KM1线圈得电，KM1-1闭开，自保。KM1-3常开面一样闭开，启动下半部门的星三角转换电陆爆KM3吸开，这时候，KM1战KM3将机电接成正转星形毗连启动。同时，工夫继电器KT线圈得电，开端延时，好比设定延不时间10秒。

图4
　　图4，延时10秒当前，KT-1断开，KM3开释，KM3常闭帮助触面规复闭开，同时，KT-2闭开，使KM4线圈得电吸开，KM4-2闭开自保。同时KM4-1断开，使工夫继电器KT线圈断电复位。这时候，转换成KM1战KM4将机电接趁魅正转角形运转。念教电工没有明白怎样动手，能够先寓目戏诵讲授视频《土电工脚巴轮带您电工进门〗爆面击上面链接间接进进。


图5
　　图5，上面演示机电反转。如图，按下反转启动按钮SB3，KM2得电吸开，KM2-2闭开自保。KM2-3一样闭开，启动下半部门的星角转换电路。战正转一样，KM3战KT起首吸开，KM2战KM3将机电接成反转星形毗连启动。

图6
　　图6，延时10当前，KM3开释，转为KM4吸开，这时候，KM2战KM4将机电接成反转角形运转。

---
